Размеры-габариты и комплектация Высоковольтное оборудование

Сухие трансформаторы T3R с литой изоляцией 25-16 000 кВА до 35 кВ

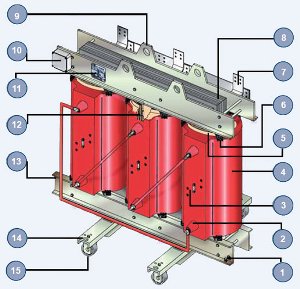

1 - Зажимы заземления
2 - Изоляторы среднего напряжения
3 - Регулирование среднего напряжения
4 - Обмотка среднего напряжения
5 - Обмотка низкого напряжения
6 - Прижимные пробки
7 - Выходные стержни низкого напряжения
8 - Магнитный сердечник
9 - Подъемные проушины
10 - Коробка централизации зондов
11 - Табличка электрических характеристик
12 - Термозонды контроля температуры
13 - Держатель
14 - Проушины для перемещения
15 - Ортогонально поворачиваемые колеса


Дополнительные приспособления, поставляемые по требованию:

Встроенный треугольник
Подготовка к подсоединению штепсельной вилки
Штепсельная вилка
Защитные коробки
Принудительная осевая вентиляция
Комплект противовибрационных приспособлений
Термометр с переключающими контактами

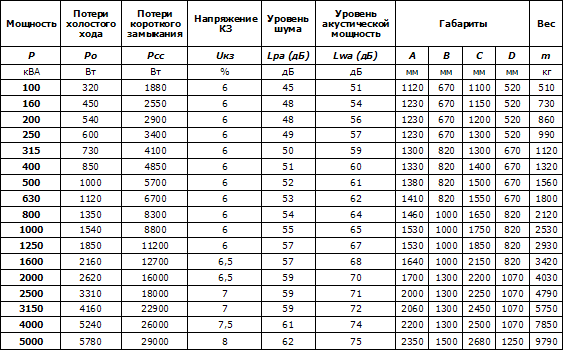

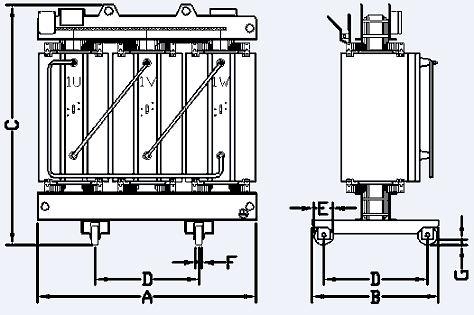

Габаритные размеры силовых сухих трансформаторов (IP 00) до 12 кВ

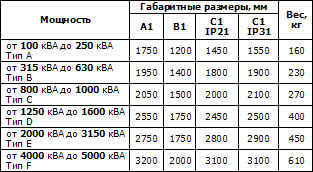

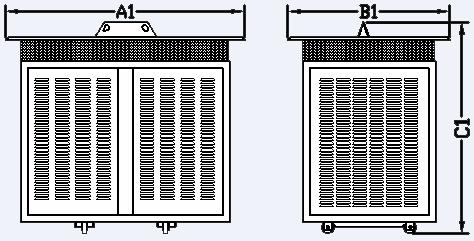

Габаритные размеры защитных кожухов (IP 21, IP 31) для силовых сухих трансфорамторов до 12 кВ
